Llwyfan Olew Alltraeth Ac Ynni Gwynt Alltraeth
Mewn prosiectau ynni gwynt ar y môr, bydd y pentyrrau sylfaen sydd wedi'u trochi mewn dŵr môr yn cael eu cyrydu gan ddŵr môr. Er mwyn cynyddu bywyd gwasanaeth pentyrrau dur, mae'n anochel cynnal amddiffyniad gwrth-cyrydu ar eu cyfer. Ar hyn o bryd, mae'n bennaf yn gyfuniad o wrth-cyrydiad corfforol (haenau) a gwrth-cyrydu electrocemegol (amddiffyn cathodig).
Egwyddor amddiffyniad cathodig: Mae'n ailgyflenwi nifer fawr o electronau i'r metel, fel bod y metel gwarchodedig cyfan mewn cyflwr o ormodedd electronau, a bod pob pwynt ar yr wyneb metel yn cyrraedd yr un potensial negyddol.
Ar hyn o bryd mae amddiffyniad cathodig yn bennaf yn cynnwys dau gynllun: mae un yn amddiffyniad cathodig anod aberthol, ac mae'r llall yn amddiffyniad cathodig cyfredol argraff.
amddiffyn cathodic gyda anod aberthol argraff ar amddiffyn cathodic presennol

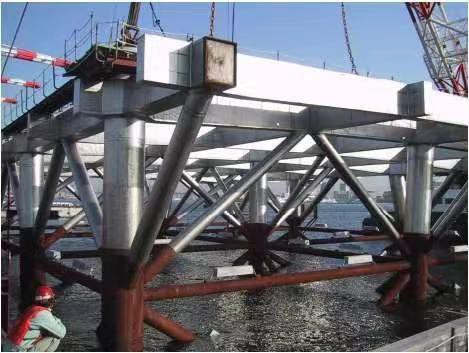

Dull amddiffyn anod aberthol:
Mae'r dull anod aberthol yn dechneg sy'n cysylltu metel neu aloi yn drydanol â photensial mwy gweithredol na'r metel i'w amddiffyn i'r metel sydd i'w warchod. Defnyddir y cerrynt a gynhyrchir gan gyrydiad parhaus a diddymiad y metel i amddiffyn metelau eraill.
Aloi alwminiwm yn bennaf yw anod aberthol mewn dŵr môr.
- Manteision ac anfanteision:
- Manteision:
Mae'r dull amddiffyn anod aberthol yn fuddsoddiad un amser ac yn y bôn nid oes angen unrhyw gostau cynnal a chadw yn ystod y gweithrediad. Mae cyfradd defnyddio'r cerrynt amddiffyn yn gymharol uchel ac ni fydd gor-amddiffyn yn digwydd.
- Anfantais:
- Mae'r potensial gyrru yn isel. Ar ôl i organebau morol atodi a chorydiad anodig ddigwydd, mae ystod addasu'r cerrynt amddiffyn yn mynd yn gulach ac yn gulach. Mae angen weldio nifer fawr o anodau aberthol ar y pentyrrau dur.
- Mae'r cyfnod amddiffyn cathodig effeithiol wedi'i gyfyngu gan hyd oes yr anod aberthol ac yn gyffredinol mae'n 10 i 15 mlynedd.
- Yn ystod y broses amddiffyn, mae llawer iawn o lygredd metel trwm yn cael ei ryddhau i'r môr. Roedd y gosodiad yn cymryd llawer o amser ac yn llafurus, gan ychwanegu pwysau ychwanegol at gorff y pentwr dur.
- Defnyddir amddiffyniad cathodig cyffredinol yn bennaf pan fydd cotio'r corff pentwr dur yn cael ei niweidio yn y cyfnod diweddarach, ac mae ailosod yn y cam diweddarach bron yn amhosibl.
Argraff ar y dull amddiffyn cathodic presennol:
Mae'r dull amddiffyn cathodig cyfredol argraffedig yn cynnwys mewnosod cyflenwad pŵer cerrynt uniongyrchol mewn cyfres yn y gylched a, gyda chymorth electrod ategol, cymhwyso cerrynt uniongyrchol i'r metel i'w ddiogelu i sicrhau amddiffyniad.
Mae'r system amddiffyn cathodig gyfredol argraffedig yn cael ei threfnu a'i dylunio yn seiliedig ar wahanol strwythurau sylfaen tyrbinau gwynt, gan ddarparu datrysiad dylunio cyffredinol ac wedi'i optimeiddio a'r effaith amddiffyn orau ar gyfer offer prosiectau ynni gwynt ar y môr.
- Manteision ac anfanteision:
- Manteision:
- Mae ganddo foltedd gyrru uchel a gall reoli allbwn cerrynt amddiffyn cathodig yn hyblyg o fewn ystod eang.
- Mae hefyd yn berthnasol mewn amodau cyrydol llym neu amgylcheddau gyda gwrthedd uchel. Mae'r ystod amddiffyn yn fawr. Pan fo ansawdd cotio gwrth-cyrydiad y biblinell yn dda, gall dwy set o systemau amddiffyn cathodig cyfredol argraffedig amddiffyn y pentwr dur cyfan.
- Mae'r system amddiffyn cathodig gyfredol argraffedig wedi'i chynllunio i gael bywyd gwasanaeth hir a gall ddarparu amddiffyniad am amser hir.
- Nid yw'n achosi unrhyw lygredd i'r amgylchedd. Ni fydd y system amddiffyn cathodig gyfredol argraffedig yn rhyddhau sylweddau niweidiol metel trwm i'r cefnfor.
- Mae'n hawdd ei osod a dim ond angen gosodiad cysylltiad fflans, heb fod angen gosod weldio.
- Anfantais:
- Yn ystod gweithrediad, ni all wneud heb gyflenwad pŵer allanol ac mae angen cyflenwad pŵer parhaus trwy gydol y flwyddyn.
- Yn ystod gweithrediad systemau amddiffyn cathodig, mae angen cynnal a chadw a rheolaeth broffesiynol llym.
Cyfansoddiad y system amddiffyn cathodig gyfredol argraffedig:
- Trawsnewidydd cywirydd

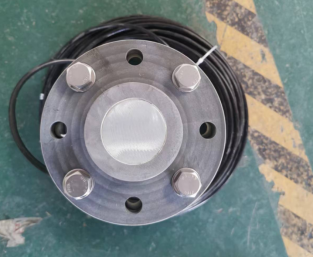

- Anod cynorthwyol
- Electrod cyfeirio
- System monitro o bell
